„... Eine durchgehende Heatpipe verbindet den großflächigen und blau eloxierten Southbridgekühler mit den beiden passiven Kühlkörpern auf den Spannungswandlern. Dies verleiht dem Gigabyte einen schicken Look. Gigabyte hat es selbstverständlich nicht unterlassen einen Start- Reset- und CMOS-Reset-Taster auf dem Board zu verbauen. ... Neben dem CPU-Lüfter können weitere fünf Lüfter an dem UD5H angeschlossen werden - dies ist mehr als ausreichend.“
Neben den spitzenmäßigen Leistungswerten bietet das Z77X-UD5H-WB von GigaByte auch spannende Features wie WLAN mit n-Standard und integriertes Bluetooth. Dafür muss man bei dem ATX-Board aber auch etwas tiefer in die Tasche greifen. Das Fachmagazin PC Games Hardware vergab die Auszeichnung „Top-Produkt“. - Zusammengefasst durch unsere Redaktion.
Info:
Dieses Produkt wurde von PC Games Hardware in Ausgabe 10/2012 erneut getestet mit gleicher Bewertung.
Erschienen: 02.05.2012
Details zum Test
8,5 von 10 Punkten
Preis/Leistung: 4 von 10 Punkten
Erschienen: 18.04.2012
Details zum Test
23 von 30 Punkten
Preis/Leistung: 7 von 10 Punkten, „Silver Wheel“
Unser Fazit
13.09.2012
Giga Byte Z77X-UD5H-WB
Drahtlos kommunizieren

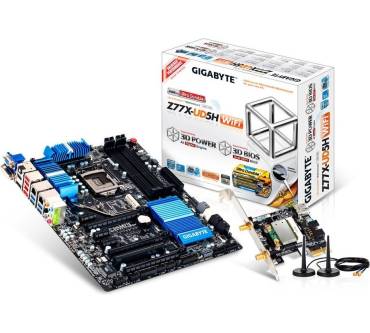

Der Namenszusatz „WB“ beim aktuellen GA-Z77-UD5H steht für WLAN und Bluetooth, damit der PC auf einfache Weise ins Netzwerk eingebunden und mit mobilen Geräten kommunizieren kann. Dabei muss man keineswegs auf Performance in puncto Transferleistung verzichten. Im WLAN-Modus sind dank des 802.11-n Transfers bis zu 300 Mbit/s möglich und auch bei der Verbindung mit einem Smartphone oder iPhone via Bluetooth 4.0 muss man auf keinen Komfort verzichten.
Mainboard-Layout

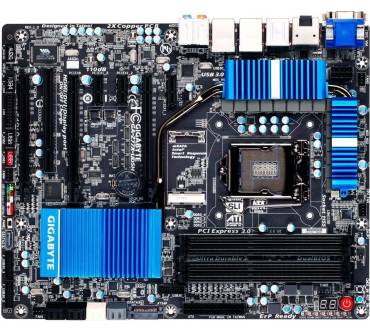

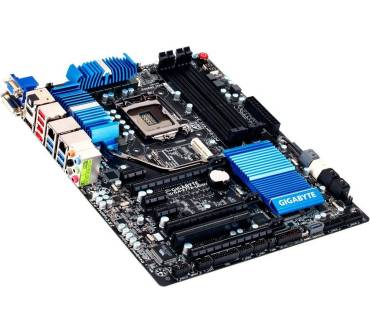

Das im ATX-Format gefertigte UD5H-Motherboard besteht aus der typischen schwarzen Platine mit großen blauen Kühlkörpern, die mittels Heatpipe verbunden sind. Dieses Mainboard ist für PC-Enthusiasten und Gamer konzipiert, die an den Einsatz mehrerer Grafikkarten denken und die entsprechenden PCI-Slots benötigen. So lassen sich zwei Karten im SLI- oder CrosfireX-Verbund mit je 8 Lanes nutzen oder gar drei mit einer 8/4/4-Konfiguration – natürlich stehen bei Single-Nutzung die vollen 16 Lanes für die Grafikkarte zur Verfügung. Für die Übertakter (OverClocker) stehen gleich mehrere Schalter auf der rechten Seite zur Verfügung, die aber ja nach Gehäusetyp und verbauter Komponenten nicht so einfach zu erreichen sind. Rechts oben kann man das BIOS in den Urzustand zurück versetzen, direkt darunter befindet sich ein Restart-Schalter sowie ein Start-Button mit Debug-Anzeige (Fehlercodes). Das sogenannte OC-PEG dient mittels zweier SATA-Stromanschlüsse der besseren Versorgung der PCI-Express-Slots bei Nutzung mehrerer Grafikkarten. Und am unteren Rand des Mainboards kann man das BIOS umschalten, um eine gespeicherte Konfiguration zu starten. Die bereits erwähnt drahtlose Anbindung erfolgt mit einer kleinen Zusatzkarte für den PCIe-Slot, an die sich zwei Antennen anschließen lassen.
Qualitätskomponenten
Der Hersteller legt besonderen Wert auf die Bestückung mit hochwertigen elektronischen Bauteilen, die neben der Langlebigkeit auch für einen geringeren Stromverbrauch sorgen sollen. Die als Ultra Durable 4 bezeichnete Version sorgt auch für einen besseren Hitzeschutz sowie eine stabile Stromversorgung in extremen Situationen. OverClocker können sich bei ihren Experimenten auf die voll digitalisierte Energieversorgung des Prozessors und des Arbeitsspeichers verlassen.
Die Ausgabe lohnt sich
Mit rund 220 EUR erwirbt man bei amazon an der Kasse ein Mainboard mit einer ausgezeichneten Ausstattung in höchster Qualität. Gamer können sich über viele Möglichkeiten der Erweiterung und Übertaktung freuen, die das Mainboard gutmütig wegstecken kann.
