Giga­Byte GA-​Z77-​D3H Test

Inzwischen werden auch Einsteiger-Mainboards mit Intel Z77-Chipsatz ausgestattet, der viele Features und eine gute Performance zu bieten hat. Erfreulicher rüstet Gigabyte sein neues Z77-D3H auch gleich mit einem mSATA-Port aus, der die Möglichkeit einer Systembeschleunigung mit einer kleinen SSD bietet. So bekommt man für rund 100 EUR bei amazon ein gut ausgestattetes Mainboard, das viele moderne Features zu bieten hat.

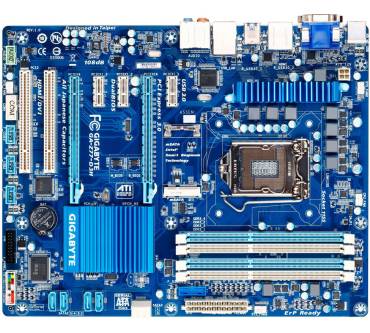

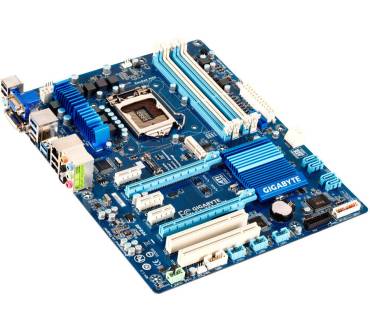

Mainboard-Layout

Blau und Weiß sind die Farben des Motherboards im ATX-Format, das mit dem LGA1155-Sockel alle modernen Prozessoren der zweiten und dritten Intel-Core-Generation aufnehmen kann. Die Stromversorgung ist zwar digital geregelt und verspricht viel Stabilität, jedoch fällt bei genauer Betrachtung die etwas schwache passive Kühlung im Spannungswandlerbereich auf. Wer ans Übertakten denkt, sollte für eine kräftige Belüftung in diesem Bereich sorgen. Der Chipsatzbereich ist großflächig mit einem blauen Kühlkörper abgedeckt. Die vier DIMM-Slots mit 1,5-Volt-Stromversorgung können maximal 32 GByte aufnehmen. Je nach verwendetem Prozessor dürfen Geschwindigkeiten bis 2.400 MHz bei den DDR3-Modulen eingestellt werden. Das Mainboard wird zwar mit CrossFireX-Unterstützung vom Hersteller beworben, jedoch macht das nicht viel Sinn. Die Nutzung von nur vier Datenleitungen bringt dann unterm Strich keine echte Grafikbeschleunigung. So steckt man besser eine leistungsstarke Grafikkarte in den ersten PCIe-Slot mit 16 Lanes und kann zur Unterstützung auch noch Virtu MVP einsetzen, wenn die CPU eine Grafikeinheit besitzt. Für weitere Steckkarten können drei kurze PCIe-Slots x1 und zwei einfache PCI-Slots genutzt werden. Insgesamt lassen sich sechs Laufwerke an den horizontal verbauten SATA-Headern anschließen. Zwei schnelle SATA3- und vier langsamere SATA2-Ports können genutzt werden. Hinzu kommt die mSATA-Schnittstelle, die offensichtlich über den SATA2-Controller läuft. Denn schließt man hier eine SSD an, fällt der Header 5 aus. Folglich macht es nur Sinn, den mSATA als kleinen Cache mit 32 GByte zu nutzen.

Kaufempfehlung

Man merkt dem Mainboard schon an, dass einiges dem Rotstift zum Opfer gefallen ist, jedoch ist das GA-Z77-D3H trotzdem empfehlenswert für den Einsteiger in die Z77-Welt, wenn das Budget beschränkt ist.
