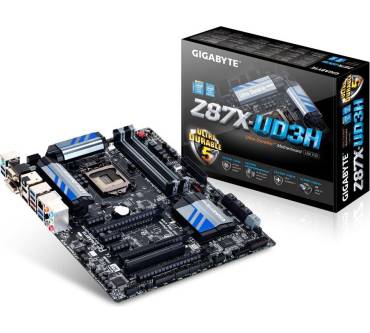

Dass aktuelle Intel Haswell-Mainboards nicht immer ein Vermögen kosten müssen, zeigt der taiwanische Hersteller GigaByte mit der preiswerten Z87-Platine GA-Z87X-UD3H (145 EUR bei Amazon) im ATX-Format. Zahlreiche Anschlussmöglichkeiten und eine saubere Verarbeitung lassen es locker mit der teuren Konkurrenz mithalten.
Layout

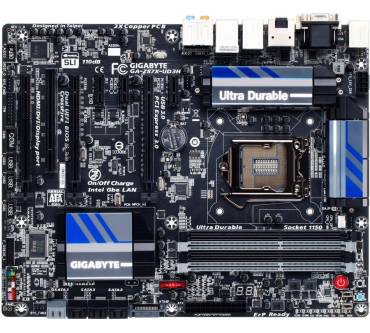

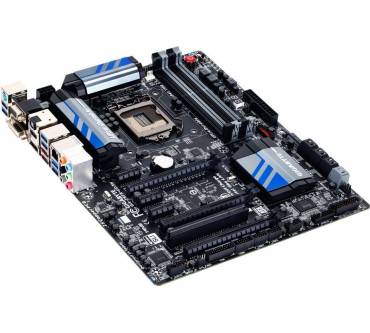

Fast komplett in Schwarz gehalten präsentiert sich das Layout aufgeräumt und gut dimensioniert. Es gibt genügen Raum, um auch einen großen CPU-Kühler anzubringen. Der Prozessor wird über acht Phasen und der Arbeitsspeicher über zwei Phasen mit Spannung versorgt. Insgesamt vier DDR3-Slots für den Arbeitsspeicher sind verbaut. Diese nehmen maximal 32 Gigabyte auf. Vorbildlich: Der Hersteller hat die RAM-Slots weit abseits vom Prozessorsockel verbaut, somit können auch üppig dimensionierte Kühler installiert werden. Northbridge, Southbridge und die Spannungswandler sind mit Kühlelementen bestückt und werden passiv gekühlt. Für PCI Express gibt es drei x1-Slots und drei x16-Slots, wobei sich die oberen beiden Slots 16 Lanes teilen müssen und der untere Slot maximal über vier Lanes angebunden ist. Sollte dieser belegt sein, werden die unteren PCIe x1-Slots deaktiviert.Anschlussmöglichkeiten

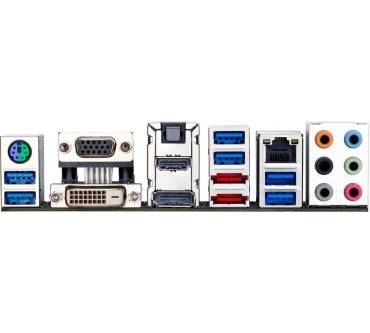

Dank dem Einsatz von zwei Laufwerks-Controllern befinden sich unter dem Arbeitsspeicher gleich acht SATA III-Anschlüsse. Bastler freuen sich zudem über angebrachte Knöpfe für Power, Reset und Clear CMOS. Dadurch bietet sich auch ein offener Testaufbau ohne Gehäuse an. So können auch extra lange Grafikkarten eingebaut werden, ohne mit den Kabeln zu kollidieren. Insgesamt acht Laufwerke lassen sich darüber anbinden. Über das Board verteilt sind zudem sechs Lüfteranschlüsse an denen sich sowohl 3- als auch 4-Pin-Lüfter anbringen lassen. Die Steuerung bei 4-Pin-Variannten erfolgt dann über die GigaByte eigene Software „Easy Tune“. Für die Rückseite des Rechners stehen sechs USB 3.0- Anschlüsse und ein P/S2-Port für das Anbinden von Peripheriegeräten zur Verfügung. Eine Bildwiedergabe erfolgt wahlweise durch einen VGA-, HDMI, DisplayPort oder DVI-Ausgang. Ein analoges Audio-Panel und ein Optical-Audio-Anschluss komplettieren das Angebot.Kaufempfehlung
Der Hersteller hat mit dem Mainboard fast alles richtig gemacht und fast so viele Funktionen auf die Platine gepackt wie beim deutlich teureren GigaByte Z87X-OC. Das Layout ist gut durchdacht und die gewinkelten SATA-Anschlüsse wissen zu gefallen. Ganze vier Video-Ausgänge stehen dem Nutzer zur Verfügung. Dank „Easy Tune“ Software ist die Lüftersteuerung umfangreich, die immerhin fünf der sechs Anschlüsse regeln kann. Die hohe Qualität und die gehobene Ausstattung rechtfertigen die Kosten (145 EUR bei Amazon).
