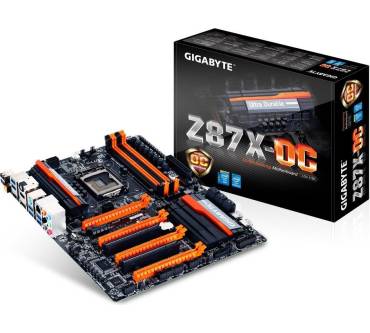

Speziell auf Übertakter zugeschnitten bringt GigaByte mit dem GA-Z87X-OC ein neues Intel Z87-Mainboard im ATX-Standard auf den Markt. Nicht weniger als vier PCI-Express x1 Slots schmücken die Platine. Dank durchdachtem Layout ergeben sich eine Vielzahl von Anschlussmöglichkeiten.
Layout

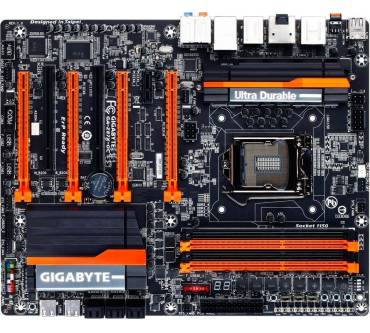

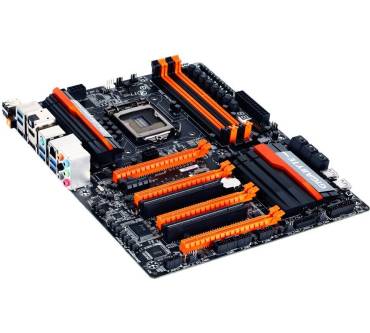

In Schwarz und Orange gehalten besticht das Board durch eine harmonische Farbgebung. Wie beim kleinen Bruder GigaByte Z87X-UD3H sind die sechs SATA-Anschlüsse abgewinkelt, um auch überlangen Grafikkarten Platz zu bieten. Der Bereich rund um den Prozessorsockel wurde weitestgehend unangetastet gelassen um auch übergroße CPU-Kühler wie den Sythe Mugen 4 oder den EKL Alpenföhn Brocken 2 einsetzte zu können. Vier DDR3-Slots nehmen maximal 32 Gigabyte Arbeitsspeicher aus. Bei einer Vollbestückung können somit vier 8 Gigabyte Speicherriegel eingesetzt werden. Spannungswandler und die Southbridge werden mittels passiver Kühlblöcke auf Temperatur gehalten.Anschlüsse

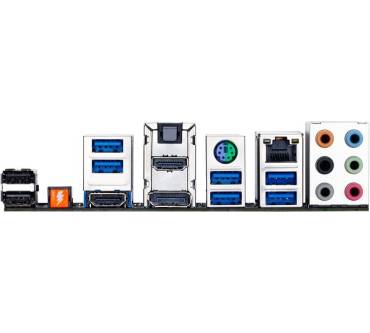

Neben den bereits erwähnten SATA-Schnittstellen befinden sich auf dem Board eine Debug-Anzeige und einen Power- und Reset-Taster. Über OC-Touch-Buttons lassen sich ohne umständliche Eingriffe im Bios der Multiplikator, die Spannungen und der Systembus (BCLK) einstellen. Ganze acht Lüfteranschlüsse stehen für die Gehäuselüfter zur Verfügung, was mehr als ausreichend sein dürfte. Sechs davon nehmen 4-Pin-Ventilatoren auf die sich dann über das BIOS oder die Software „Easy Tune“ einstellen lassen. Um die Stromversorgung kümmern sich ein 24- sowie ein 8-poliger ATX-Anschluss. Zusätzlich existiert für die CPU ein weiterer 4-poliger Anschluss damit auch bei extremen Übertaktungen genug Strom anliegt. Ein weiterer 6-poliger Anschluss ist über dem ersten PEG-Slot angebracht und garantiert auch für die dedizierte Grafikeinheit eine maximale Stabilität bei extremen Overclocking. Das Back-Panel ist mit einem P/S2-Anschluss, sechs USB 3.0- und zwei USB 2.0-Ports bestückt. Die integrierte Grafikeinheit kann durch zwei HDMI- und einen DisplayPort-Ausgang angesprochen werden. Auffällig ist hier auch der sogenannte „OC Ignition“ Knopf. Wird dieser gedrückt, bleibt das Netzteil eingeschaltet, während das System selbst aber abgeschaltet ist. Dadurch können Übertakter die I-RAM Treiber nutzen ihre Einstellungen (Settings) behalten und auch Vortests von Wasserkühlungen können vorgenommen werden.Fazit
Das Mainboard bietet für aktuelle 180 EUR (Amazon) ein sehr gutes Gesamtpaket. Angefangen bei den hochwertigen Komponenten bis hin zu den Overclocking-Funktionen mit „OC Ignition“ zieht der Hersteller sein Konzept konsequent durch. Wer nicht plant seine Hardware jenseits der Spezifikationen zu betreiben kann aber auch bedenkenlos zum sehr guten GigaByte Z87X-UD3H greifen.
