Giga­Byte GA-​Z77X-​UP7 Test

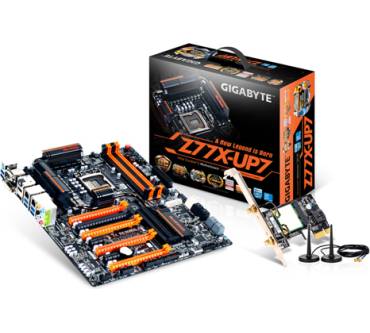

Mit dem GA-Z77X-UP7 präsentiert der Hersteller ein neues Flaggschiff unter den Mainboards, das eine andere Zielgruppe als das Schwestermodell G1.Sniper anpeilt. So sind es weniger die Gamer als die PC-Enthusiasten und OverClocker, die das letzte Quäntchen Performance durch optimales Tuning aus einem Mainboard herausholen können. Will man Besitzer des Z77-Mainboards werden, sollte man bei amzon an der Kasse rund 360 EUR bereithalten.

Mainboard-Layout

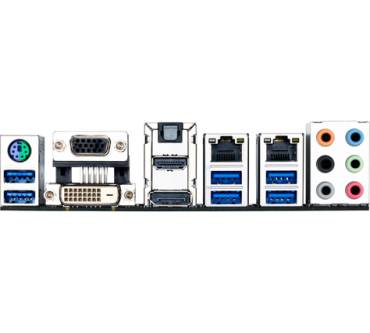

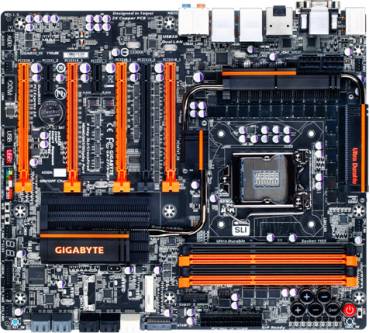

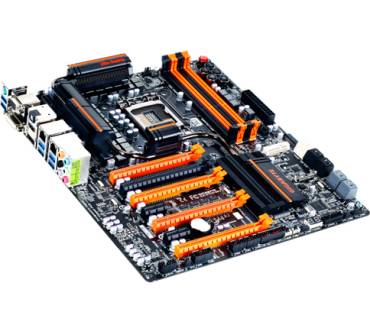

Die schwarze Platine im ATX-Format signalisiert durch ein knalliges Orange der PCI-Express-Slots und DIMM-Bänke, das es für die besondere Verwendung konstruiert wurde. Dicke silberne Heatpipes ziehen vom großen, feinlamelligen Chipsatzkühler über die Northbridge zu den Einheiten der Stromversorgung und Spannungsregelung rund um den LGA1155-Sockel. Wenn ein Ivy Bridge Prozessor eingesetzt wird, kann man die PCI-Express-Slots mit 8 und 16 Lanes als 3.0-Version nutzen, die einen doppelten Datenfluss garantiert. So sind drei 16er und zwei 8er Slots vorhanden, die von zwei einfache Express-Slots für kleine Karten ergänzt werden. Die Nutzungsmöglichkeiten für bis zu vier Nvidia- oder AMD-Grafikkarten ist offensichtlich. Die Laufwerke lassen sich als SATA3 an dem Intel Z77-Chipsatz zweifach und am Marvell-Chipsatz vierfach anschließen. Hinzu kommen vier SATA2-Ports und ein mSATA-Anschluss. Auf dem I/O-Panel sind drei Monitoranschlüsse (HDMI, DVI-D, DisplayPort) neben einem optischen S/PDIF-Audio-Ausgang untergebracht. Hinzu kommen ein PS/2-, sechs USB 3.0- und zwei Gigabit-LAN-Ports. Sechs weitere Audio-Ein-/Ausgänge schließen die Bestückung ab.

Stromversorgung

Schaut man sich das Foto auf der Herstellerseite an, das die Stromversorgung ohne Kühlkörper zeigt, darf man sich schwer beeindruckt geben. Eine 32+3+2 Phasenversorgung für CPU und Speicher sind schon ein Übermaß im Angebot. So stehen 32 Phasen für den Prozessor, 3 für die Intel Grafikeinheit und 2 für die VTT zur Verfügung. Dank bester Komponenten aus dem Gigabyte Ultra Durable 5-Angebot sind die Komponenten mit 60 Ampere belastbar und können eine Stromfluss von 2.000 Watt garantieren.

Kaufempfehlung

Gigabyte hält mit dem GA-Z77X-UP7 zurzeit den Weltrekord für Intel Core i7-CPUs mit 7.102 MHz – mehr muss man zu dem Mainboard kaum noch sagen.
