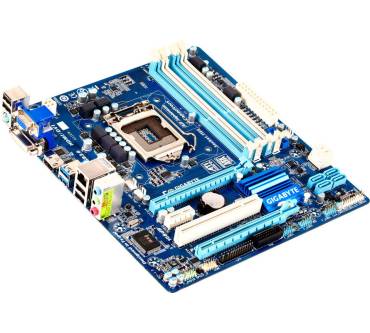

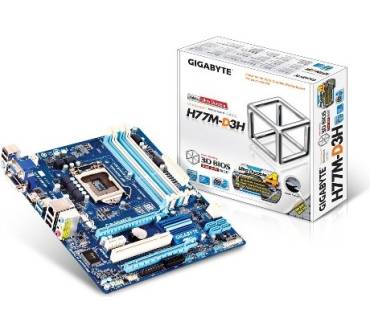

Innerhalb der vielen neuen Mainboards des Herstellers auf der Cebit 2012 findet sich auch ein unscheinbares Micro-ATX-Mainboard mit dem neuen Intel H77-Chipsatz. Es handelt um Mainboard mit eingeschränkten Fähigkeiten, die einem einfachen Office-PC entsprechen, der nur mit einer Grafikkarte genutzt werden soll. Also nicht für Übertakter und jene User, die etwas mehr aus der Hardware herausholen wollen.

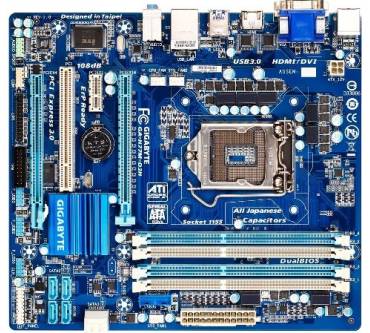

Der Hersteller bietet zwar PCi-Express-Slots mit 16 Lanes, jedoch kann nur der erste mit voller Kapazität betrieben werden – der zweite Slot bleibt elektronisch auf vier Lanes eingeschränkt. Auch wenn man einen modernen Ivy Bridge Prozessor nutzen will, dessen Fähigkeiten im PCI 3.0-Bereich vielfältig sind, kommen die Restriktiven vom H77-Chipsatz und das Splitten der Lanes für beide Slots wird vereitelt. Wie bereits erwähnt lässt sich so nur eine Grafikkarte betreiben und CrossfireX und SLI gehören nicht zum Ausstattungsmerkmal des H77M-Mainboards. Kleinere Erweiterung mit Zusatzkarten können durch einen PCI Express x1-Slot oder eine herkömmlichen 32-Bit-PCI-Slot durchgeführt werden. Für optische Laufwerke kann man die beiden SATA2-Pfosten mit 3 Gbps nutzen. Für die Festplatten eignen sich die vier SATA3-Schnittstellen mit 6 Gbps wesentlich besser. Das kleine Motherboard ist sehr übersichtlich gestaltet und fällt durch das weglassen der Kühlkörper im Stromversorgungsbereich rund um den Prozessorsockel auf – also bitte keine Übertaktungsversuche durchführen. Die vier DIMMs für den Dual-Channel-Betrieb lassen sich mit maximal 32 GByte DDR3-Modulen bestücken.

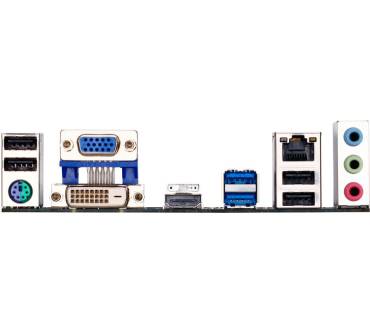

Bei den externen Anschlüssen auf der Rückseite des I/O-Panels geht es eher bescheiden zu, aber die wichtigsten Anschlüsse sind vorhanden. So lassen sich Monitor analog am VGA- und digital am DVI- und HDMI-Port anschließen. Die Audio-Sektion beschränkt sich auf Line-in, Lautsprecher und Mikrofon. USB ist gleich mit sechs Anschlüssen vertreten, bei denen zwei für das 3.0-Protokoll ausgewiesen sind. Ein PS2-Maus/Tastatur-Anschluss beendet die Auswahl.
Soll ein Büro- oder kleiner Multimedia-PC für wenig Geld aufgebaut werden, kann man mit dem H77M-Mainboard nur wenig verkehrt machen. Ein solides kleines Mainboard für bestimmte Einsatzzwecke.
