Das ASRock Z87 Extreme4 (Amazon)ist zweifellos ein Mainboard im mittleren Preissegment. Die High-End-Platine bietet dabei eine Menge Extras und zahlreiche Anschlüsse für aktuelle Haswell-Chipsätze.
Layout

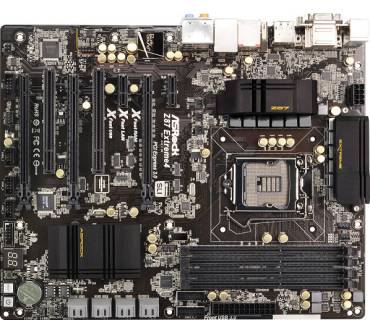

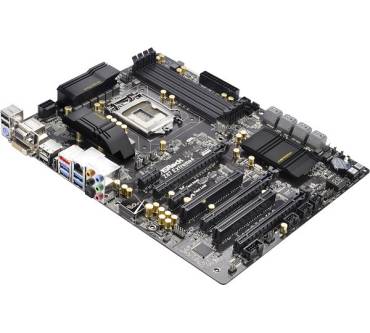

Der Hersteller setzt auf eine schwarze Platine und hat alle Kühlkörper fest verschraubt. Wie bei der Konkurrenz wird nun auch ein Dual-BIOS angeboten. Vier Speicherbänke nehmen maximal vier 8 Gigabyte große DDR3-Speicherriegel auf. Ganze acht abgewinkelte SATA3 Ports und ein weiterer eSATA-Port am Frontpanel können belegt werden. Dank UEFI BIOS können auch Laufwerke mit mehr als 2 Terabyte für die Installation von Windows 8 oder Windows 7 x64 oder Vista x64 eingesetzt werden.Anschlüsse & Ausstattung

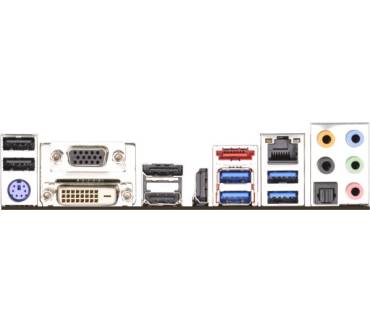

Das hintere ATX-Panel bietet 2x USB 2.0 Ports und den PS/2 Anschluss für eine PS/2 Tastatur, 15-pol Sub-D VGA und DVI-D VGA, DisplayPort und HDMI Out, HDMI In, eSATA3 und 2x USB3.0, RJ45 Gigabit LAN und 2x USB 3.0, optischer SPDIF Ausgang und 5x 3.5mm Klinkenbuchsen für den Sound. Intern stehen drei weiter USB 2.0-Schnittstellen für bis zu sechs optionale USB-Ports zur Verfügung. Der Intel Z87 Chipsatz bietet einen vollwertigen integrieren Grafikprozessor mit DirectX 11 Unterstützung. Als Besonderheit hat das Mainboard einen zusätzlichen HDMI-In Eingang, der den Anschluss von einem externen Geräte wie einem anderen PC oder Sat Receiver ermöglicht. Die Grafikeinheit kann über ein mitgeliefertes Setup von 1.200 auf bis zu 3.000 Megahertz übertaktet werden.
Drei PCI-Express-Slots garantieren die Unterstützung von bis zu drei Grafikkarten. Der letzte Slot ist dabei nur mit 4 PCIe Lanes angebunden, während die anderen beiden Slots direkt über die Lanes der CPU versorgt werden. Zusatzkarten können über zwei PCIe 1x Slots sowie zwei PCI-Slots realisiert werden. Das BIOS bietet eine wahre Flut an Möglichkeiten um übertakten. So lassen die Energiesparmodi der CPU de-/aktivieren und alle Onboardcontroller sowie die Wake-Up-Events einstellen. Abgerundet wird dies durch eine sehr gute Lüftersteuerung, die ASRock bei den neuen Platinen komplett überarbeitet hat.
Kaufempfehlung
Das ASRock Z87 Extreme4 betet eine sehr performante Z87 Plattform mit einer starken Grundausstattung. Jede Menge Zusatzoptionen und ein umfangreiches BIOS mit zahllosen Übertaktungsoptionen sprechen eine deutliche Sprache. Gemessen an der Fülle an Anschlüssen sind die 120 EUR (Amazon) gut investiert.
