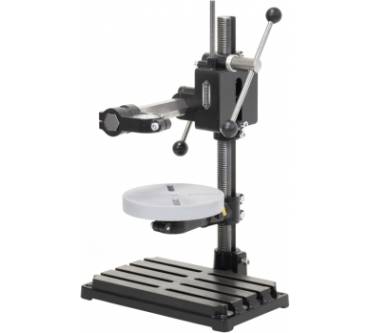

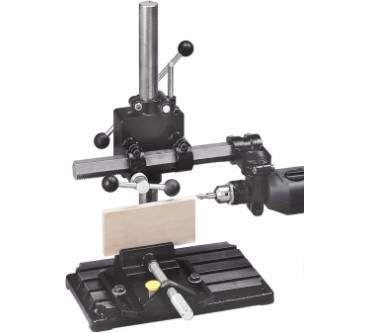

Wabeco Bohr-​ und Fräs­stän­der 24404 Test

Einzigartig - mit 2 Zustellachsen zum Bohren und Fräsen - Z-Achse vertikale Zustellachse für Bohrarbeiten, Y-Achse horizontale Zustellachse für Fräsarbeiten Schwere, robuste Ausführung – 500 mm Gesamthöhe Stahl Säule, 350 mm Gesamtlänge Sechskant Stahl Ausleger, Gewicht des Bohrständer Fräsständer 14,1 kg, für Metall-, NE-, Holz- und Kunststoffbearbeitung Arbeitsbereiche – 250 mm Vertikalweg Z-Achse, 175 mm Querweg Y-Achse Massive Stahl Säule Z-Achse – massive Stahl Säule Ø 35 mm aus Vollmaterial mit eingefräster Verzahnung und Führungsnut. Stahl Säule im Aufspanntisch um 360° drehbar und in jeder Position arretierbar. Werkstücke können von allen Seiten und außerhalb des Aufspanntisches bearbeitet werden Führungsgehäuse – mit 2 nachjustierbaren Exzenterrollenführungen, mit Rückholfeder, mit Tiefenanschlag zum Bohren der Werkstücke auf immer exakt die gleiche Bohrtiefe, Z- und Y-Achse mit je 2 Klemmschrauben arretierbar, Vorschubwellen in Z- und Y-Achse mit einstellbarem Skalenring, Ablesegenauigkeit der Skalenringe 1 mm Massiver Sechskant Stahl Ausleger Y-Achse - massiver Sechskant Stahl Ausleger ⬢ 30 mm, aus Vollmaterial, mit eingefräster Verzahnung Maschinenträger - zur Aufnahme von Antriebseinheiten mit Euronorm Ø 43 mm, schwenkbar um 360° mit Arretierung alle 15° Aufspanntisch - aus Grauguss, Aufspannfläche B300 x T180 x H40 mm, plangefräst, mit 4 T-Nuten, dadurch flexible und stabile Werkstückspannung, Breite der T-Nuten für 10 mm T-Nutensteine oder M10 Sechskantschrauben, mit 4 Befestigungsbohrungen Inklusive Bohr-Frästisch – Bohr-Frästisch Ø 180 mm, höhenverstellbar, Aufspanntisch mit 4 Nuten, Breite der Nuten für 10 mm T-Nutensteine oder M10 Sechskantschrauben, Anwendungsbeispiele – zum Drehen und Schwenken der Werkstücke, für schräge Bohrungen z.B. 45° Bohrung, für schräge Flächen z.B. Fasenfräsen, für kreisförmige Bearbeitung...

Mehr

Batterie inklusive: Nein, Ursprungsland: Deutschland, Betriebsart: Netzbetrieb, Gewicht: 14,1 kg, Höhe: 50 cm, Maßeinheit: Einheit, Modell: WABECO BF1240, Produktart: Bohrständer, Spannung: Nicht festgelegt...

Mehr

Merkmale: Bohr- und Fräswerk Nr. 24404 # Gesamthöhe 500 mm # Arbeitshub vertikal mit eingeschalteter Rückholfeder 55 mm # Arbeitshub vertikal mit ausgeschalteter Rückholfeder 250 mm # Arbeitshub horizontal 175 mm # Massive Stahl-Zahnstange Ø 35 mm # Sechskant-Stahl-Ausleger verzahnt 30 mm # Maschinenträger schwenkbar um 360° # Rundtisch-Ø 180 mm # Rundtisch dreh- und schwenkbar um 360° # 4 Spannuten für Schrauben M10 # Nachstellbare Rollenführungen # 2 einstellbare Skalenringe # Skala # Tiefenanschlag mit Ableseskala # Für alle Bohrmaschinen mit Euronorm, Ø 43 mm...

Mehr

Einleitung Das Wabeco Bohr-/Fräswerk mit Grundplatte 300 x 180 mm ist eine vielseitige Maschine, die sich für präzise Bohr- und Fräsarbeiten eignet....

Mehr

mit schwenkbarem Rundtisch 180 mm Ø · Schwenkbereich des Maschinenträgers, des Rundtisches, der Säule: 360° · Grundplatte 300 x 180 mm Weitere technische Eigenschaften: · Ausführung: Rundtisch...

Mehr

mit schwenkbarem Rundtisch 180 mm Ø · Schwenkbereich des Maschinenträgers, des Rundtisches, der Säule: 360° · Grundplatte 300 x 180 mm · Weitere technische Eigenschaften Ausführung: Rundtisch Technische Daten:Marke: WABECOGrundplatte: 300 x 180 mmSäulen-Durchmesser: 35 mmfür Euronormspindelhals-Durchmesser: 43 mmGesamthöhe: 500 mmHub: horizontal 175 mm / vertikal 250 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Marke: WABECOGrundplatte: 300 x 180 mmSäulen-Durchmesser: 35 mmfür Euronormspindelhals-Durchmesser: 43 mmGesamthöhe: 500 mmHub: horizontal 175 mm / vertikal 250 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Marke: WABECOGrundplatte: 300 x 180 mmSäulen-Durchmesser: 35 mmfür Euronormspindelhals-Durchmesser: 43 mmGesamthöhe: 500 mmHub: horizontal 175 mm / vertikal 250 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Marke: WABECOGrundplatte: 300 x 180 mmSäulen-Durchmesser: 35 mmfür Euronormspindelhals-Durchmesser: 43 mmGesamthöhe: 500 mmHub: horizontal 175 mm / vertikal 250 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Marke: WABECOGrundplatte: 300 x 180 mmSäulen-Durchmesser: 35 mmfür Euronormspindelhals-Durchmesser: 43 mmGesamthöhe: 500 mmHub: horizontal 175 mm / vertikal 250 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Marke: WABECOGrundplatte: 300 x 180 mmSäulen-Durchmesser: 35 mmfür Euronormspindelhals-Durchmesser: 43 mmGesamthöhe: 500 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:Marke: WABECOGrundplatte: 300 x 180 mmSäulen-Durchmesser: 35 mmfür Euronormspindelhals-Durchmesser: 43 mmGesamthöhe: 500 mmHub: horizontal 175 mm / vertikal 250 mm Bitte beachte: Dekoration nicht im Lieferumfang enthalten. Bohr- und Fräswerk Nr. 24404 Gesamthöhe 500 mm Arbeitshub vertikal mit eingeschalteter Rückholfeder 55 mm Arbeitshub vertikal mit ausgeschalteter Rückholfeder 250 mm Arbeitshub horizontal 175 mm Massive Stahl-Zahnstange Ø 35 mm Sechskant-Stahl-Ausleger verzahnt 30 mm Maschinenträger schwenkbar um 360° Rundtisch-Ø 180 mm Rundtisch dreh- und schwenkbar um 360° 4 Spannuten für Schrauben M10 Nachstellbare Rollenführungen 2 einstellbare Skalenringe Skala Tiefenanschlag mit Ableseskala Für alle Bohrmaschinen mit Euronorm, Ø 43 mmweitere Info's:Marke: WABECO Bohr- und Fräswerk Nr. 24404 Gesamthöhe 500 mm Arbeitshub vertikal mit eingeschalteter Rückholfeder 55 mm Arbeitshub vertikal mit ausgeschalteter Rückholfeder 250 mm Arbeitshub horizontal 175 mm Massive Stahl-Zahnstange Ø 35 mm Sechskant-Stahl-Ausleger verzahnt 30 mm Maschinenträger schwenkbar um 360° Rundtisch-Ø 180 mm Rundtisch dreh- und schwenkbar um 360° 4 Spannuten für Schrauben M10 Nachstellbare Rollenführungen 2 einstellbare Skalenringe Skala Tiefenanschlag mit Ableseskala Für alle Bohrmaschinen mit Euronorm, Ø 43 mmweitere Info's:Marke: WABECO Bohr-/Fräswerk H.500mm Hub horiz. 175 Hub vertikal 250 WABECO Inhalt: 1 Stück mit schwenkbarem Rundtisch 180 mm Ø · Schwenkbereich · Schwenkbereich des Maschinenträgers 360° · Schwenkbereich des Rundtisches 360° · Grundplatte 300 x 180 mm Grundplatte: 300 x 180 mm Gesamthöhe: 500 mm Artikel-Nr.: 4000832960 EAN: 4005725244049 , Hinweis zu Verpackung und : Manchmal kann es vorkommen, daß gerade bei kleinen bzw. einzelnen Artikeln die Verpackung etwas groß ausfällt. Dies ist logistischen Notwendigkeiten geschuldet, da unsere Lagerverwaltung auf industrielle Mengen ausgelegt ist. Wundern Sie sich also nicht, wenn ein einfacher Bohrer in einem "überdimensionierten" Karton geliefert wird. Bei uns steht die an erster Stelle, damit Sie Ihre Ware so schnell wie möglich erhalten. Zu Ihrer und unserer Sicherheit versenden wir außschließlich als versichertes Paket. Eine Zustellung an en oder Postfächer ist leider nicht möglich. Außerdem sind unsere Verpackungen unbedenklich. Gesamthöhe 500 mm horizontal 175 mmvertikal 250 mm Rundtisch mit schwenkbarem Rundtisch 180 mm Ø · Schwenkbereich des Maschinenträgers, des Rundtisches, der Säule: 360° · Grundplatte 300 x 180 mm...

Mehr

Allgemeine Beschreibung Das Bohr-/Fräswerk von WABECO bietet eine Gesamthöhe von 500 mm und ermöglicht präzises Arbeiten mit einem horizontalen Hub von 175 mm und einem vertikalen Hub von 250 mm. Der schwenkbare Rundtisch hat einen Durchmesser von 180 mm und einen Schwenkbereich von 360°. Technische daten Gesamthöhe: 500 mm Horizontaler Hub: 175 mm Vertikaler Hub: 250 mm Rundtisch Durchmesser: 180 mm Schwenkbereich: 360° Grundplatte: 300 x 180 mm Säulen-Ø: 35 mm Weitere Informationen Verpackungsgröße: 1.00...
