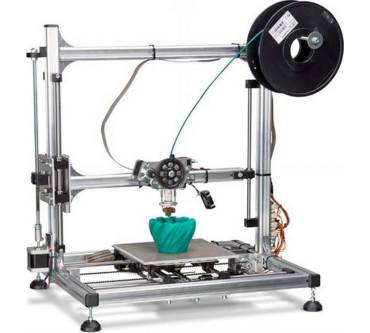

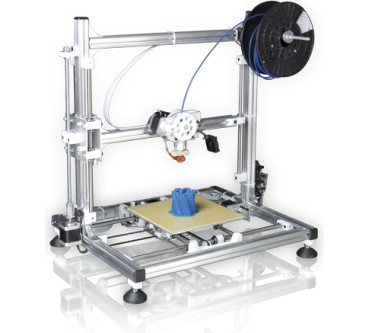

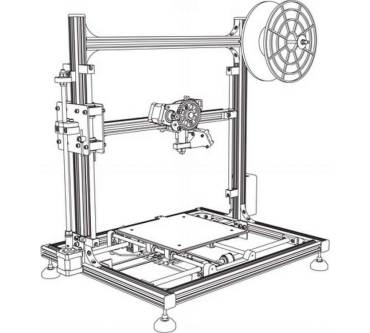

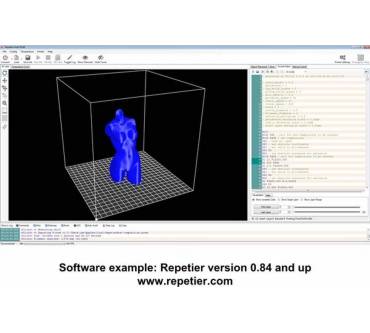

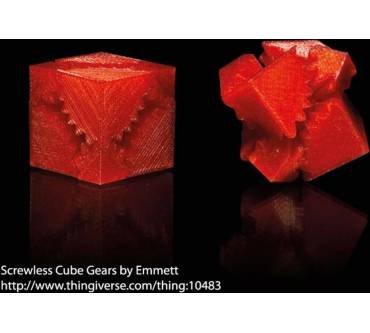

3D Drucker-Bausatz Mit diesem 3D Drucker-Bausatz lassen sich schnell und einfach Prototypen von Modellen oder Werkstücke von geringen Stückzahlen effektiv fertigen. Dabei lagert der 3D-Drucker verschiedene hauchdünne Schichten eines Materials übereinander und baut so die gewünschten Modelle Schicht für Schicht zu einem dreidimensionalen Objekt auf. Der Velleman Bausatz K8200 baut 3D-Objekte bis zu einer Größe von bis zu 20 x 20 x 20 cm und verwendet hierbei einen 3 mm dicken, massiven Kunststoffschlauch aus Acrylnitril-Butadien-Styrol-Copolymerisat (ABS) oder aus einer Polymilchsäure (Polylactic Acid, PLA). Der mit der RepRap-Software und Firmware kompatible 3D-Drucker ist sehr schnell und präzise, auch bei höheren Geschwindigkeiten. Der K8200 wurde mit einem Aluminiumrahmen realisiert und lässt sich einfach aufbauen. Der Vorteil der Aluminium-Struktur ist die vielfältige Ausbau- und Erweiterungsmöglichkeit bei einer größtmöglichen Stabilität. FabliTec 3D Scanner Software Dieser 3D Scanner bringt Dir die neueste 3D Scanner Technologie direkt auf den Rechner. Er ermöglicht es, beeindruckende 3D Modelle von Personen, Tieren und Objekten zu erstellen. Hier gibt es einen kostenlosen Download für eine Demoversion. Alles was Du braucht ist die 3D Scanner Software, einen 3D Sensor wie zum Beispiel den Microsoft Kinect und einen aktuellen PC mit einer NVidia Grafikkarte. Hinweis: Bitte schließen Sie den 3D Sensor erst NACH der Installation des FabliTec 3D Scanners an. Falls Sie bereits andere Gerätetreiber für den 3D Sensor installiert haben, so müssen diese vor der Installation des FabliTec 3D Scanners deinstalliert werden. Installation unter Windows 8: Falls Sie die Microsoft Kinect® for Xbox unter Windows 8 einsetzen wollen, müssen Sie zunächst die Signaturprüfung deaktivieren. Bewegen Sie die Maus in die rechte untere Ecke. In dem erscheinenden Menü klicken Sie auf “Einstellungen”. Anschließend klicken Sie auf “PC-Einstellungen ändern”. Klicken Sie auf “Allgemein”. Scrollen Sie nach unten und klicken Sie auf “Problembehandlung”. Dort wählen Sie “Erweiterte Optionen”, dann “Starteinstellungen”. Klicken Sie auf “Neu starten”. Nachdem Ihr Rechner neu gestartet hat, drücken Sie die Taste “7“ auf Ihrer Tastatur, um die Überprüfung der Treibersignatur vorübergehend zu deaktivieren. Kurzanleitung 1. Kamerapositionierung Im horizontalen Kameramodus (Default) muss der 3D-Sensor auf Augenhöhe platziert werden, etwa mit Hilfe eines Stativs. Falls Sie den Scanner im vertikalen Modus (siehe Settings) verwenden, stellen Sie den Sensor bitte senkrecht mit dem Projektor (rotes Licht) nach oben. Die Sensorposition sollte etwa auf Augenhöhe sein, leicht nach unten geneigt, damit die Person von Kopf bis Hüfte zu sehen ist. 2. Positionierung des Modells Idealerweise platziert sich das Modell in etwa 1 Meter Abstand zum Sensor. Im Vorschaufenster (Preview) prüfen, ob die zu scannende Person in hellem Grün und der Hintergrund in Blau dargestellt werden. Die Anzahl roter Pixel (= keine Daten) soll so gering wie möglich sein. Mehr dazu unter: So positionieren Sie richtig So positionieren Sie richtig: 1. Links/Rechts: Die zu scannende Person soweit möglich mittig platzieren. Über die Preview-Funktion können Sie sehen, ob die Positionierung mittig ist. Befindet sich das Modell zu weit links oder rechts, kann das zu fehlerhaften 3D Modellen führen. 2. Vor/Zurück: Über die Preview-Funktion wird der richtige Abstand eingestellt. Das Modell/die Person befindet sich im richtigen Abstand zum Sensor, wenn der gesamte Oberkörper bis einschließlich Hüfte in hellem Grün erscheint. 3. Der optimale Hintergrund: Zwischen Sensor und Hintergrund müssen mindestens 2,5 m Abstand sein. Hintergrundbereiche, die sich in idealer Distanz befinden, werden im Vorschaufenster in dunklem Blau dargestellt. Objekte, die zu nah sind, sind in dunkelgrün angezeigt und müssen entweder entfernt oder besser platziert werden. Problematische Bereiche wie Fenster, Spiegel oder andere glänzende Oberflächen sind in der Vorschau rot. Solche Oberflächen stören die Tiefenerkennung des Sensors. In dem Fall müssen Sensor und zu scannende Person vor einem idealeren Hintergrund positioniert werden. 4. Zuerst die Rückseite scannen: Wir empfehlen, den Scan mit der Rückenansicht zu starten. Das führt erfahrungsgemäß zu schärferen 3D Modellen. Die Software hat einen integrierten Count-Down von 3 Sekunden nach Drücken des Start-Buttons. So ist es auch bei Selbst-Scans möglich sich umzudrehen. 5. Nach dem Scan: Öffnen Sie das Fenster des 3D Modells („reconstruction volume“) und prüfen Sie die Qualität des Scans durch Drehen und Verschieben mit der Maus. Idealerweise befindet sich das 3D Modell exakt in der Mitte des quadratischen Volumenmodells. 6. Einstellungen: Im Settings-Dialog können Sie die Kamerapositionierung, die Größe des Rekonstruktionsvolumens und des gespeicherten Modells, die Aufnahmegeschwindigkeit und die Auflösung sowie weitere Optionen anpassen. Beachten Sie, dass für die Aufnahme von kleineren Objekten der Abstand zwischen Sensor und Modell entsprechend verkleinert werden muss und daher ein short range Sensor benötigt wird (PrimeSense Carmine 1.09). 3. Scannen Drücken Sie den Start-Button. Sie haben 3 Sekunden Zeit, sich in die richtige Position zu begeben. Wir empfehlen, den Scan mit der Rückenansicht des Modells zu starten. Für den Scan ist eine ganze (360 Grad) Drehung erforderlich, zum Beispiel auf einem Drehstuhl. Sie müssen die Drehung innerhalb der Aufnahmezeit vollführen. Dafür haben Sie bei 30 Hz ungefähr 13 Sekunden Zeit. Bei einer langsameren Framerate verlängert sich die Aufnahme entsprechend. Die Software detektiert automatisch das Ende der Drehung (siehe Einstellungen), d.h. es spielt keine Rolle, wenn Sie bereits vor Ende der Aufzeichnung mit Ihrer Drehung fertig sind. Wichtig: Für ein scharfes Ergebnis ist es wichtig, dass sich das/die zu scannende Modell/Person, von der 360 Grad Drehung abgesehen, so wenig wie möglich bewegt, so beim Drehen möglichst starr verhält. Idealerweise dreht eine zweite Person das Modell. Es ist jedoch darauf zu achten, dass diese Person nicht vom Sensor mit aufgenommen wird. 4. Erstellen des 3D Modells Nach der Aufnahme generiert der FabliTec 3D Scanner automatisch das 3D Modell. Abhängig von der Leistungsfähigkeit Ihres Computers dauert dies zwischen 10 und 60 Sekunden. Anschließend erscheint das erzeugte Modell in dem rechten Vorschaufenster am Bildschirm. Das Modell kann mit der Maus gezoomt (linker Maus-Button), rotiert (rechter Maus-Button) oder bewegt (mittlerer Maus-Button) werden. Bei fehlendem mittleren Maus-Button lässt sich das Objekt bewegen, indem der rechte und der linke Maus-Button gleichzeitig gedrückt werden. Das nun druckfertige 3D Modell als VRML-Datei abspeichern und für den Druck zu einem Dienstleister wie Shapeways oder i.Materialize hochladen oder auf dem eigenen 3D-Drucker ausdrucken. Troubleshooting: 1. Fehlermeldung: „The FabliTec 3D Scanner cannot access the depth camera“ Der Grund für diese Fehlermeldung liegt entweder an der USB-Verbindung oder am Treiber. Bitte prüfen Sie, ob der Scanner korrekt mit dem PC/Laptop verbunden ist und ob alle Treiber installiert sind. Der OpenNI 1.x Treiber arbeitet nicht mit USB 3.0. Deshalb empfehlen wir, ausschließlich USB 2.0 Ports zu verwenden. Prüfen Sie außerdem, ob der Treiber korrekt installiert ist. Der 3D Sensor sollte im Geräte-Manager unter PrimeSense aufgeführt sein. Ist der 3D Sensor im Geräte-Manager gelistet, starten Sie den NiViewer. Lässt sich die Anwendung nicht starten, besteht weiterhin ein Treiber- oder Verbindungsproblem. Bitte beachten Sie, dass der FabliTec 3D Scanner ausschließlich zu den mitgelieferten Treibern kompatibel ist. Sollten Sie bereits andere Gerätetreiber für Ihren 3D Sensor installiert haben, so deinstallieren Sie diese und führen den FabliTec Installer erneut aus. 2. Nach dem Scan wird kein 3D Modell angezeigt: Prüfen Sie anhand eines Scans ohne Rotation, ob sich überhaupt ein 3D Modell erzeugen lässt. Achten Sie auch dabei auf die richtige Positionierung. Ein kurzer Scan reicht dafür aus. Sie können sofort nach dem Start-Befehl den Stop-Button drücken. Nach der Rekonstruktion sollte im Viewer ein 3D Modell angezeigt werden. Wird im Viewer nichts angezeigt, reduzieren Sie die Auflösung in den Einstellungen auf den niedrigsten Wert von 128 und probieren den Scan noch einmal. Bleibt die Vorschauanzeige weiterhin leer, ist Ihre Grafikkarte nicht kompatibel mit dem 3D Scanner. Der Grund dafür liegt möglicherweise daran, dass die Grafikkarte Ihres Rechners nicht mit CUDA 2.0 oder höher kompatibel ist. 3. Das erzeugte Modell ist verschwommen oder nicht vollständig: Beim ersten Scan ist es häufig so, dass das 3D Modell verschwommen ist. Das liegt daran, dass doch kleinste Bewegungen gemacht werden, die zu einem Verschwimmen führen. Mit einiger Übung lässt sich dieses Problem meist schnell in den Griff kriegen. Dennoch haben wir einige Tipps für gute Ergebnisse zusammengestellt: Lassen Sie den Stuhl von einer anderen Person drehen. Wenn sich Personen selbst drehen, erzeugen sie nämlich oft kleinste Bewegungen, die zu Verwacklung und unscharfen Rekonstruktionen führen. Achten Sie aber darauf, dass die Hilfsperson nicht im Scan erscheint. Stellen Sie sicher, dass sich der Stuhl leicht und ohne Ruckeln dreht. Am besten sind einfache ungefederte Drehstühle mit festem Sitz, wie zum Beispiel ein Barhocker. Starten Sie den Scan mit der Rückseite. Hin und wieder entsteht am Ende der 360 Grad Drehung ein kleiner Versatz im 3D Modell, der am Hinterkopf weniger deutlich (wenn überhaupt) sichtbar ist als im Gesicht. Achten Sie auf eine gute Kamerapositionierung. Die Person sollte frontal und mittig vor dem Sensor sitzen. Ist das zu scannende Objekt nicht hinreichend mittig, dann könnte dies zu einem unvollständigen 3D Modell führen. Die Position können Sie nachdem Scan direkt über das berechnete 3D Modell überprüfen. Die Aufnahme soll idealerweise als kompletter Kreis auf einer horizontalen Ebene verlaufen. Andernfalls deutet das auf einen wackelnden Stuhl oder eine Bewegung der zu scannenden Person hin und führt zu verzerrten 3D Modellen. Anfang und Ende des bestimmten Kamerapfades sollten bis auf wenige Zentimeter eng zusammenliegen. ...
