Die TUF-Serie vom taiwanischen Hersteller Asus positioniert sich etwas abseits des üblichen Portfolios. Das fällt schon beim eher gewöhnungsbedürftigen Design des Mainboards auf.
Thermal Shield

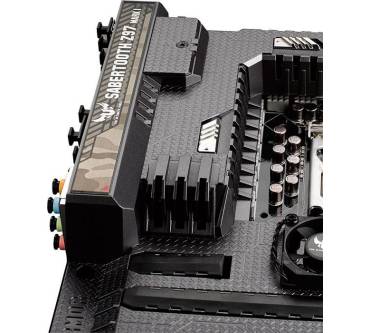

Wie beim Vorgänger Sabertooth Z77 ist eine große Kunststoffabdeckung auf die Platine geschraubt. Asus bezeichnet dieses Features als "Thermal Shield". Sie soll nicht nur dem Schutz der Komponenten vor Staub dienen, sondern auch eine bessere Kühlung ermöglichen. Das Prinzip dahinter ist einfach - unter der Abdeckung sind Luftkanäle angebracht. Ein Down-Draft-CPU-Kühler drückt die kalte Luft unter die Abdeckung und verteilt diese auf alle wichtigen Komponenten.Layout

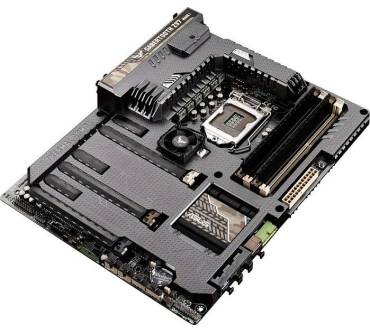

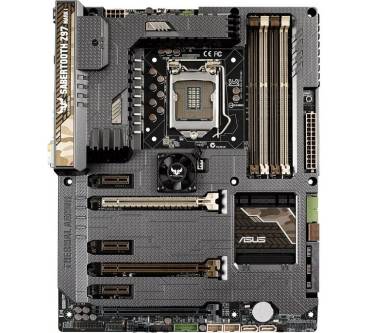

Das Layout unterscheidet sich ansonsten nicht von anderen Mainboards. Vier DIMM-Slots nehmen insgesamt 32 Gigabyte DDR3-Arbeitsspeicher auf. Dabei sind die Module ausreichend weit vom CPU-Sockel entfernt, dass auch üppig dimensionierte Kühler installiert werden können. Die Spannungswandler sind mit zwei passiven Kühlblöcken bestückt und über eine Heatpipe miteinander verbunden. Insgesamt acht SATA-Anschlüsse sind am Rand der Platine angebracht. Sechs davon sind gewinkelt und sollten für die meisten Systeme absolut ausreichend sein. Ein aktueller M.2-Slot für schnelle SSDs hat leider keinen Platz mehr gefunden. Dafür wurden dem Modell sieben Lüfteranschlüsse spendiert und zwei weitere für 35 Millimeter „Assist-Fans“. Mit diesen lässt sich der Luftfluss unter dem „Shield“ verbessern. Bis zu zwei Grafikkarten können im Nvidia SLI- oder AMD Crossfire-Verbund laufen.Back-Panel

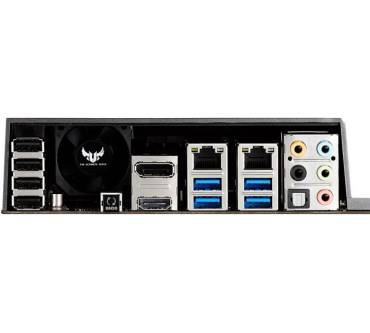

Das Back-Panel ist mit vier USB 3.0-Anschlüssen, vier USB 2.0-Ports und zwei Gigabit-Ethernet-Ports bestückt. Sofern die Ausgabe der Bildsignale nicht über eine dedizierte Grafikkarte erfolgt, wird ein HDMI- oder DisplayPort-Ausgang genutzt.
