2x doitBau Basis-Montageset Klickfix 200mm Wellblech/ -Faserzement silber für Solarmodule befestigen Photovoltaik Halterung Befestigung PV Montage Set Modul Schrägdach Dach Flachdach
- Hersteller: doitBau
- Farbe: Silber
Preisvergleich ab 63,49 € bis 77,19 €
-
Bestes Angebot
2x doitBau Basis-Montageset Klickfix 200mm Wellblech/ -Faserzement silber für Solarmodule befestigen Photovoltaik Halterung Befestigung PV Montage Set Modul Schrägdach Dach Flachdach
[Professionelles Basis-Montageset Klickfix 200mm Wellblech/ -Faserzement silber] Direkte Montage von Photovoltaik-Anlagen auf Holz-Unterkonstruktionen von Schrägdächern aus Trapez-, Wellblech, Wellfaserzementplatten oder Sandwichelementen. [Modulares Montagesystem - bedarfsgerecht bestellbar] Basis-Montageset für das erste Modul und Erweiterungs-Montageset für jedes zusätzliche Solarmodul. Beispielbedarf für 2 Reihen je 4 Module: 2x [Basis-Montageset] und 6x [Erweiterungs-Montageset] [Angebotsumfang Basis-Montageset] Enthält Stockschrauben 200mm, Adapterplatten, Montageschienen, Abdeckkappen, Schrauben, vormontierte Klickfix-Klemmen und mehr. Alles, was für die Modulmontage benötigt wird. Angebotsumfang: 2 Sets [Einfache Klickfix-Installation] Klickfix Klemmen werden einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen. Schnelle und sichere Montage. [Hochwertige Materialien für Langlebigkeit] Rostfreier Edelstahl und Aluminium für optimale Witterungsbeständigkeit und maximale Stabilität. Leichtes, robustes Set für eine einfache Montage.
63,49 €
zzgl. 0,00 € Versand2x doitBau Basis-Montageset Klickfix 200mm Wellblech/ -Faserzement silber für Solarmodule befestigen Photovoltaik Halterung Befestigung PV Montage Set Modul Schrägdach Dach Flachdach
[Professionelles Basis-Montageset Klickfix 200mm Wellblech/ -Faserzement silber] Direkte Montage von Photovoltaik-Anlagen auf Holz-Unterkonstruktionen von Schrägdächern aus Trapez-, Wellblech, Wellfaserzementplatten oder Sandwichelementen. [Modulares Montagesystem - bedarfsgerecht bestellbar] Basis-Montageset für das erste Modul und Erweiterungs-Montageset für jedes zusätzliche Solarmodul. Beispielbedarf für 2 Reihen je 4 Module: 2x [Basis-Montageset] und 6x [Erweiterungs-Montageset] [Angebotsumfang Basis-Montageset] Enthält Stockschrauben 200mm, Adapterplatten, Montageschienen, Abdeckkappen, Schrauben, vormontierte Klickfix-Klemmen und mehr. Alles, was für die Modulmontage benötigt wird. Angebotsumfang: 2 Sets [Einfache Klickfix-Installation] Klickfix Klemmen werden einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen. Schnelle und sichere Montage. [Hochwertige Materialien für Langlebigkeit] Rostfreier Edelstahl und Aluminium für optimale Witterungsbeständigkeit und maximale Stabilität. Leichtes, robustes Set für eine einfache Montage.
-
2x Basis‑Montageset Klickfix 200mm silber – für Solarmodule, PV‑Halterung, Montage Set, Schrägdach/Dach Flachdach
2x Montageset Wellblechdach Einzelmodul Klickfix Silber 20cmDas Montageset Wellblechdach Einzelmodul Klickfix Silber 20cm ist ein Komplettpaket für die Einzelmontage einer Photovoltaik Anlage mit einem Solarmodul auf der Holz-Unterkonstruktion eines Schrägdachs aus Wellblech, Trapezblech, Wellfaserzementplatten oder Sandwichelementen. Die Montageprofile, deren Endkappen, sowie die End- und Mittelklemmen haben die Farbe Silber. Stockschraubenlänge: 20cm. sumfang: 2 komplette Einzelmontage-Sets, d.h. Befestigungsmaterial für die Einzelmontage von 2 SolarmodulenEigenschaftenStockschraube: Doppelgewinde M10 verbindet Holzunterkonstruktion und Montageschiene form- und kraftschlüssigStockschraube: Sechskantantrieb SW7 für schnelles, kontrolliertes Einschrauben ohne SpezialwerkzeugStockschraube: Vormontierte Bundmuttern mit Sperrverzahnung sichern gegen SchwingungslockerungKlickfix: Praktisches, vormontiertes Komplettset - einfach in die Profilschiene klicken oder schieben, am Modulrahmen fixieren und anziehenKlickfix: Mit integriertem Kerbsteg (Erdung) -> Zur Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellenKlickfix: Optimaler Halt am Solarmodul durch verzahnte AuflageflächeSehr gute mechanische Schlag-/ FestigkeitMaximale Stabilität, Langlebigkeit und Witterungsbeständigkeit durch rostfreien Edelstahl und Aluminium der höchsten Güte bei allen KomponentenDas Montageset Klickfix für Well- und Trapezdächer ist ein praxiserprobter Komplett-Bausatz für die Montage einer Photovoltaik-Anlage auf einem Schrägdach. Es enthält das komplette Befestigungsmaterial für die Erstellung der Unterkonstruktion aus Aluminium-Montageschienenund die Montage der Solarmodule. Die beinhalteten Stockschrauben dienen der direkten Befestigung der Montageschienen auf der Holz-Unterkonstruktion und werden vorwiegend für Trapez- und Wellblechdächer, sowie Dächer aus Wellfaserzementplatten (wie z.B. Eternit) oder Sandwichelementen eingesetzt. Das Klickfix-System sind vormontierte Sets aus der End- bzw. Mittelklemme, einer DIN 912 Edelstahl- Zylinderkopfschraube M8, einer Edelstahlfeder und einer Klick-Klemme mit Vierkantmutter. Die Klick-Klemme wird passgenau anstelle des klassischen Nutensteins direkt in den oberen Profilkanal der Solar-Montageschiene eingeklickt. Das Klick-System verhilft zu einer äußerst einfachen und schnellen Montage. Es wird einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen. Die vormontierte Lieferform vereinfacht die Montage enorm. Es können keine Einzelteile mehr verloren gehen, es muss nichts mehr müheselig zusammengesetzt werden und es geht deutlich schneller. Auch gerade hinsichtlich der Arbeitssicherheit z.B. auf Schrägdächern kann das von unschätzbarem Vorteil sein. Für eine maximal stabile Montage geht dieser Bausatz von einer Stockschraube je Sparren aus. Die Sparrenabstände können natürlich von Dach zu Dach variieren. Um nahezu jedes Dach abzudecken, berücksichtigt dieses Set sicherheitshalber 4 Stockschrauben je Modul. Die Montageprofile und deren Abdeckkappen, sowie der End- und Mittelklemmen haben die Farbe Silber. Die Stockschrauben haben die Länge 20cm. Im Detail enthält dieses Montageset das komplette Befestigungsmaterial für die Einzelmodul-Montage von 2 Solarmodulen:8x Stockschraube M10 (vormontiert) in 20cm Länge, Artikelnr. 905812008x Adapterplatte M10 für Stockschrauben, Artikelnr. 905810014x Montageschiene 40x40 je 1,2m in Silber, Artikelnr. 95892128x Abdeckkappe für Montageschienen in Silber, Artikelnr. 905890158x Hammerkopfschraube M10x32,5, Artikelnr. 905891218x Bundmutter M10 mit Sperrverzahnung, Artikelnr. 905891308x Endklemme Klickfix für Solarmodule 30-40mm in Silber, Artikelnr. 90589142Erläuterung zur Kombination der Montage-Sets [Einzelmodul-Montage], [Erweiterungs-Montage], [2-Modul-Montage], [3-Modul-Montage], [4-Modul-Montage], ... Beispiel 1: Bei einreihiger Verlegung von zum Beispiel 5 Solarmodulen (5x1) müsste 1 mal das [Einzelmodul-Montageset] und 4 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 1 mal das [4-Module-Montageset] und 1 mal das [Erweiterungs-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden. Beispiel 2: Bei zweireihiger Verlegung von zum Beispiel 8 Solarmodulen (4x2) müsste 2 mal das [Einzelmodul-Montageset] und 6 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 2 mal das [4-Module-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden. Bei der Montage wird von der üblichen senkrechten Positionierung der Solarmodule im klassischen Ein-Schienensystem (also keine Kreuzschienenkonstruktion) ausgegangen. Die Solarmodule sollten maximal 1135mm breit sein und eine Modulhöhe (Rahmenhöhe) von 30-40mm haben. Die Stockschraube hat vormontiert drei Bundmuttern M10 mit Sperrverzahnung und eine EPDM-Dichtung.Mit den beiden oberen Bundmuttern gründet sie in Verbindung mit einer Adapterplatte M10 die Auflage der Montageschienen-Konstruktion, auf der die Solarmodule befestigt werden. Die untere Bundmutter fixiert die EPDM-Dichtung zur Abdichtung der Dachdurchdringung. Für einen optimalen Halt am Solarmodul verfügen die Mittel- und Endklemmen über eine gezahnte Auflagefläche. Der besondere integrierte Kerbsteg steigert die Betriebssicherheit der gesamten Photovoltaik-Anlage. Er dient der Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen (Erdung). Die Auswahl der richtigen Stockschrauben-Länge ist von der Höhe der Dacheindeckung abhängig. Bei einem Wellblech zum Beispiel wird zwischen dem Wellental und dem Wellenberg gemessen. Bis 60mm Höhe wird eine 200mm lange Stockschraube verwendet, bis 110mm Höhe eine 250mm lange Stockschraube und bis 160mm Höhe eine 300mm lange Stockschraube. Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage am Beispiel von Well- oder Trapezdächern aus Blech oder Faserzement mit einer Holz-Unterkonstruktion: Die Pfetten- bzw. Sparrenpositionen überprüfen und an der Hochsicke (Wellenberg) durch die Faserzement- oder Blechplatten in die Pfetten/Sparren vorbohren. Der Vorbohrdurchmesser in Faserzement- oder Blechplatten muss immer größer sein als der Durchmesser der Stockschraube. Bei diesen Stockschrauben mit 10mm Durchmesser muss in den Faserzement- oder Blechplatten mit 14mm und in der Holzunterkonstruktion mit 7mm Bohrlochdurchmesser vorgebohrt werden. Die Stockschraube in die Vorbohrung einsetzen und anschlagsorientiert senkrecht zur Dachfläche in den Sparren einschrauben. Die Stockschraube wird nicht über Drehmoment angezogen, die Dichtung sollte leicht komprimiert werden und vollflächig aufliegen. Die Adapterplatte zwischen den obersten beiden Bundmuttern einsetzen, in die gewünschte Position bringen und dann mit der obersten Bundmutter festziehen. Zur Befestigung der Montageschiene auf der Adapterplatte (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen. Die Solarmodule am Anfang sowie am Ende einer Modulreihe mit der Endklemme Klickfix und zwischen zwei Modulen mit der Mittelklemme Klickfix auf der Schienenkonstruktion befestigen. Dank dem praktischen Klicksystem werden die Klemmen einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen. Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen. Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.Technische DatenMarkedoitBauMaterialEdelstahl (rostfrei), AluminiumEinsatzgebietSchrägdachDacheindeckungTrapez-, Wellblech, Wellfaserzementplatten oder SandwichelementeDachunterkonstruktionHolzModulausrichtungSenkrecht/ hochkantFarbeSilber, pressblankLänge der Stockschrauben20cmEnd- und Mittelklemmen-SystemKlickfix, d.h. vormontierte Klemme mit KlicksystemArt und Inhalt je SetEinzelmontage - Alle Befestigungskomponenten für die Montage von einem Solarmodul sumfang2 komplette Einzelmontage-Sets, d.h. Befestigungsmaterial für die Einzelmontage von 2 Solarmodulen
77,19 €
zzgl. 0,00 € Versand2x Basis‑Montageset Klickfix 200mm silber – für Solarmodule, PV‑Halterung, Montage Set, Schrägdach/Dach Flachdach
2x Montageset Wellblechdach Einzelmodul Klickfix Silber 20cmDas Montageset Wellblechdach Einzelmodul Klickfix Silber 20cm ist ein Komplettpaket für die Einzelmontage einer Photovoltaik Anlage mit einem Solarmodul auf der Holz-Unterkonstruktion eines Schrägdachs aus Wellblech, Trapezblech, Wellfaserzementplatten oder Sandwichelementen. Die Montageprofile, deren Endkappen, sowie die End- und Mittelklemmen haben die Farbe Silber. Stockschraubenlänge: 20cm. sumfang: 2 komplette Einzelmontage-Sets, d.h. Befestigungsmaterial für die Einzelmontage von 2 SolarmodulenEigenschaftenStockschraube: Doppelgewinde M10 verbindet Holzunterkonstruktion und Montageschiene form- und kraftschlüssigStockschraube: Sechskantantrieb SW7 für schnelles, kontrolliertes Einschrauben ohne SpezialwerkzeugStockschraube: Vormontierte Bundmuttern mit Sperrverzahnung sichern gegen SchwingungslockerungKlickfix: Praktisches, vormontiertes Komplettset - einfach in die Profilschiene klicken oder schieben, am Modulrahmen fixieren und anziehenKlickfix: Mit integriertem Kerbsteg (Erdung) -> Zur Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellenKlickfix: Optimaler Halt am Solarmodul durch verzahnte AuflageflächeSehr gute mechanische Schlag-/ FestigkeitMaximale Stabilität, Langlebigkeit und Witterungsbeständigkeit durch rostfreien Edelstahl und Aluminium der höchsten Güte bei allen KomponentenDas Montageset Klickfix für Well- und Trapezdächer ist ein praxiserprobter Komplett-Bausatz für die Montage einer Photovoltaik-Anlage auf einem Schrägdach. Es enthält das komplette Befestigungsmaterial für die Erstellung der Unterkonstruktion aus Aluminium-Montageschienenund die Montage der Solarmodule. Die beinhalteten Stockschrauben dienen der direkten Befestigung der Montageschienen auf der Holz-Unterkonstruktion und werden vorwiegend für Trapez- und Wellblechdächer, sowie Dächer aus Wellfaserzementplatten (wie z.B. Eternit) oder Sandwichelementen eingesetzt. Das Klickfix-System sind vormontierte Sets aus der End- bzw. Mittelklemme, einer DIN 912 Edelstahl- Zylinderkopfschraube M8, einer Edelstahlfeder und einer Klick-Klemme mit Vierkantmutter. Die Klick-Klemme wird passgenau anstelle des klassischen Nutensteins direkt in den oberen Profilkanal der Solar-Montageschiene eingeklickt. Das Klick-System verhilft zu einer äußerst einfachen und schnellen Montage. Es wird einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen. Die vormontierte Lieferform vereinfacht die Montage enorm. Es können keine Einzelteile mehr verloren gehen, es muss nichts mehr müheselig zusammengesetzt werden und es geht deutlich schneller. Auch gerade hinsichtlich der Arbeitssicherheit z.B. auf Schrägdächern kann das von unschätzbarem Vorteil sein. Für eine maximal stabile Montage geht dieser Bausatz von einer Stockschraube je Sparren aus. Die Sparrenabstände können natürlich von Dach zu Dach variieren. Um nahezu jedes Dach abzudecken, berücksichtigt dieses Set sicherheitshalber 4 Stockschrauben je Modul. Die Montageprofile und deren Abdeckkappen, sowie der End- und Mittelklemmen haben die Farbe Silber. Die Stockschrauben haben die Länge 20cm. Im Detail enthält dieses Montageset das komplette Befestigungsmaterial für die Einzelmodul-Montage von 2 Solarmodulen:8x Stockschraube M10 (vormontiert) in 20cm Länge, Artikelnr. 905812008x Adapterplatte M10 für Stockschrauben, Artikelnr. 905810014x Montageschiene 40x40 je 1,2m in Silber, Artikelnr. 95892128x Abdeckkappe für Montageschienen in Silber, Artikelnr. 905890158x Hammerkopfschraube M10x32,5, Artikelnr. 905891218x Bundmutter M10 mit Sperrverzahnung, Artikelnr. 905891308x Endklemme Klickfix für Solarmodule 30-40mm in Silber, Artikelnr. 90589142Erläuterung zur Kombination der Montage-Sets [Einzelmodul-Montage], [Erweiterungs-Montage], [2-Modul-Montage], [3-Modul-Montage], [4-Modul-Montage], ... Beispiel 1: Bei einreihiger Verlegung von zum Beispiel 5 Solarmodulen (5x1) müsste 1 mal das [Einzelmodul-Montageset] und 4 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 1 mal das [4-Module-Montageset] und 1 mal das [Erweiterungs-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden. Beispiel 2: Bei zweireihiger Verlegung von zum Beispiel 8 Solarmodulen (4x2) müsste 2 mal das [Einzelmodul-Montageset] und 6 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 2 mal das [4-Module-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden. Bei der Montage wird von der üblichen senkrechten Positionierung der Solarmodule im klassischen Ein-Schienensystem (also keine Kreuzschienenkonstruktion) ausgegangen. Die Solarmodule sollten maximal 1135mm breit sein und eine Modulhöhe (Rahmenhöhe) von 30-40mm haben. Die Stockschraube hat vormontiert drei Bundmuttern M10 mit Sperrverzahnung und eine EPDM-Dichtung.Mit den beiden oberen Bundmuttern gründet sie in Verbindung mit einer Adapterplatte M10 die Auflage der Montageschienen-Konstruktion, auf der die Solarmodule befestigt werden. Die untere Bundmutter fixiert die EPDM-Dichtung zur Abdichtung der Dachdurchdringung. Für einen optimalen Halt am Solarmodul verfügen die Mittel- und Endklemmen über eine gezahnte Auflagefläche. Der besondere integrierte Kerbsteg steigert die Betriebssicherheit der gesamten Photovoltaik-Anlage. Er dient der Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen (Erdung). Die Auswahl der richtigen Stockschrauben-Länge ist von der Höhe der Dacheindeckung abhängig. Bei einem Wellblech zum Beispiel wird zwischen dem Wellental und dem Wellenberg gemessen. Bis 60mm Höhe wird eine 200mm lange Stockschraube verwendet, bis 110mm Höhe eine 250mm lange Stockschraube und bis 160mm Höhe eine 300mm lange Stockschraube. Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage am Beispiel von Well- oder Trapezdächern aus Blech oder Faserzement mit einer Holz-Unterkonstruktion: Die Pfetten- bzw. Sparrenpositionen überprüfen und an der Hochsicke (Wellenberg) durch die Faserzement- oder Blechplatten in die Pfetten/Sparren vorbohren. Der Vorbohrdurchmesser in Faserzement- oder Blechplatten muss immer größer sein als der Durchmesser der Stockschraube. Bei diesen Stockschrauben mit 10mm Durchmesser muss in den Faserzement- oder Blechplatten mit 14mm und in der Holzunterkonstruktion mit 7mm Bohrlochdurchmesser vorgebohrt werden. Die Stockschraube in die Vorbohrung einsetzen und anschlagsorientiert senkrecht zur Dachfläche in den Sparren einschrauben. Die Stockschraube wird nicht über Drehmoment angezogen, die Dichtung sollte leicht komprimiert werden und vollflächig aufliegen. Die Adapterplatte zwischen den obersten beiden Bundmuttern einsetzen, in die gewünschte Position bringen und dann mit der obersten Bundmutter festziehen. Zur Befestigung der Montageschiene auf der Adapterplatte (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen. Die Solarmodule am Anfang sowie am Ende einer Modulreihe mit der Endklemme Klickfix und zwischen zwei Modulen mit der Mittelklemme Klickfix auf der Schienenkonstruktion befestigen. Dank dem praktischen Klicksystem werden die Klemmen einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen. Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen. Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.Technische DatenMarkedoitBauMaterialEdelstahl (rostfrei), AluminiumEinsatzgebietSchrägdachDacheindeckungTrapez-, Wellblech, Wellfaserzementplatten oder SandwichelementeDachunterkonstruktionHolzModulausrichtungSenkrecht/ hochkantFarbeSilber, pressblankLänge der Stockschrauben20cmEnd- und Mittelklemmen-SystemKlickfix, d.h. vormontierte Klemme mit KlicksystemArt und Inhalt je SetEinzelmontage - Alle Befestigungskomponenten für die Montage von einem Solarmodul sumfang2 komplette Einzelmontage-Sets, d.h. Befestigungsmaterial für die Einzelmontage von 2 Solarmodulen
-
2x Basis‑Montageset Klickfix 200mm silber – für Solarmodule, PV‑Halterung, Montage Set, Schrägdach/Dach Flachdach
2x Montageset Wellblechdach Einzelmodul Klickfix Silber 20cmDas Montageset Wellblechdach Einzelmodul Klickfix Silber 20cm ist ein Komplettpaket für die Einzelmontage einer Photovoltaik Anlage mit einem Solarmodul auf der Holz-Unterkonstruktion eines Schrägdachs aus Wellblech, Trapezblech, Wellfaserzementplatten oder Sandwichelementen. Die Montageprofile, deren Endkappen, sowie die End- und Mittelklemmen haben die Farbe Silber. Stockschraubenlänge: 20cm. sumfang: 2 komplette Einzelmontage-Sets, d.h. Befestigungsmaterial für die Einzelmontage von 2 SolarmodulenEigenschaftenStockschraube: Doppelgewinde M10 verbindet Holzunterkonstruktion und Montageschiene form- und kraftschlüssigStockschraube: Sechskantantrieb SW7 für schnelles, kontrolliertes Einschrauben ohne SpezialwerkzeugStockschraube: Vormontierte Bundmuttern mit Sperrverzahnung sichern gegen SchwingungslockerungKlickfix: Praktisches, vormontiertes Komplettset - einfach in die Profilschiene klicken oder schieben, am Modulrahmen fixieren und anziehenKlickfix: Mit integriertem Kerbsteg (Erdung) -> Zur Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellenKlickfix: Optimaler Halt am Solarmodul durch verzahnte AuflageflächeSehr gute mechanische Schlag-/ FestigkeitMaximale Stabilität, Langlebigkeit und Witterungsbeständigkeit durch rostfreien Edelstahl und Aluminium der höchsten Güte bei allen KomponentenDas Montageset Klickfix für Well- und Trapezdächer ist ein praxiserprobter Komplett-Bausatz für die Montage einer Photovoltaik-Anlage auf einem Schrägdach. Es enthält das komplette Befestigungsmaterial für die Erstellung der Unterkonstruktion aus Aluminium-Montageschienenund die Montage der Solarmodule. Die beinhalteten Stockschrauben dienen der direkten Befestigung der Montageschienen auf der Holz-Unterkonstruktion und werden vorwiegend für Trapez- und Wellblechdächer, sowie Dächer aus Wellfaserzementplatten (wie z.B. Eternit) oder Sandwichelementen eingesetzt. Das Klickfix-System sind vormontierte Sets aus der End- bzw. Mittelklemme, einer DIN 912 Edelstahl- Zylinderkopfschraube M8, einer Edelstahlfeder und einer Klick-Klemme mit Vierkantmutter. Die Klick-Klemme wird passgenau anstelle des klassischen Nutensteins direkt in den oberen Profilkanal der Solar-Montageschiene eingeklickt. Das Klick-System verhilft zu einer äußerst einfachen und schnellen Montage. Es wird einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen. Die vormontierte Lieferform vereinfacht die Montage enorm. Es können keine Einzelteile mehr verloren gehen, es muss nichts mehr müheselig zusammengesetzt werden und es geht deutlich schneller. Auch gerade hinsichtlich der Arbeitssicherheit z.B. auf Schrägdächern kann das von unschätzbarem Vorteil sein. Für eine maximal stabile Montage geht dieser Bausatz von einer Stockschraube je Sparren aus. Die Sparrenabstände können natürlich von Dach zu Dach variieren. Um nahezu jedes Dach abzudecken, berücksichtigt dieses Set sicherheitshalber 4 Stockschrauben je Modul. Die Montageprofile und deren Abdeckkappen, sowie der End- und Mittelklemmen haben die Farbe Silber. Die Stockschrauben haben die Länge 20cm. Im Detail enthält dieses Montageset das komplette Befestigungsmaterial für die Einzelmodul-Montage von 2 Solarmodulen:8x Stockschraube M10 (vormontiert) in 20cm Länge, Artikelnr. 905812008x Adapterplatte M10 für Stockschrauben, Artikelnr. 905810014x Montageschiene 40x40 je 1,2m in Silber, Artikelnr. 95892128x Abdeckkappe für Montageschienen in Silber, Artikelnr. 905890158x Hammerkopfschraube M10x32,5, Artikelnr. 905891218x Bundmutter M10 mit Sperrverzahnung, Artikelnr. 905891308x Endklemme Klickfix für Solarmodule 30-40mm in Silber, Artikelnr. 90589142Erläuterung zur Kombination der Montage-Sets [Einzelmodul-Montage], [Erweiterungs-Montage], [2-Modul-Montage], [3-Modul-Montage], [4-Modul-Montage], ... Beispiel 1: Bei einreihiger Verlegung von zum Beispiel 5 Solarmodulen (5x1) müsste 1 mal das [Einzelmodul-Montageset] und 4 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 1 mal das [4-Module-Montageset] und 1 mal das [Erweiterungs-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden. Beispiel 2: Bei zweireihiger Verlegung von zum Beispiel 8 Solarmodulen (4x2) müsste 2 mal das [Einzelmodul-Montageset] und 6 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 2 mal das [4-Module-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden. Bei der Montage wird von der üblichen senkrechten Positionierung der Solarmodule im klassischen Ein-Schienensystem (also keine Kreuzschienenkonstruktion) ausgegangen. Die Solarmodule sollten maximal 1135mm breit sein und eine Modulhöhe (Rahmenhöhe) von 30-40mm haben. Die Stockschraube hat vormontiert drei Bundmuttern M10 mit Sperrverzahnung und eine EPDM-Dichtung.Mit den beiden oberen Bundmuttern gründet sie in Verbindung mit einer Adapterplatte M10 die Auflage der Montageschienen-Konstruktion, auf der die Solarmodule befestigt werden. Die untere Bundmutter fixiert die EPDM-Dichtung zur Abdichtung der Dachdurchdringung. Für einen optimalen Halt am Solarmodul verfügen die Mittel- und Endklemmen über eine gezahnte Auflagefläche. Der besondere integrierte Kerbsteg steigert die Betriebssicherheit der gesamten Photovoltaik-Anlage. Er dient der Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen (Erdung). Die Auswahl der richtigen Stockschrauben-Länge ist von der Höhe der Dacheindeckung abhängig. Bei einem Wellblech zum Beispiel wird zwischen dem Wellental und dem Wellenberg gemessen. Bis 60mm Höhe wird eine 200mm lange Stockschraube verwendet, bis 110mm Höhe eine 250mm lange Stockschraube und bis 160mm Höhe eine 300mm lange Stockschraube. Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage am Beispiel von Well- oder Trapezdächern aus Blech oder Faserzement mit einer Holz-Unterkonstruktion: Die Pfetten- bzw. Sparrenpositionen überprüfen und an der Hochsicke (Wellenberg) durch die Faserzement- oder Blechplatten in die Pfetten/Sparren vorbohren. Der Vorbohrdurchmesser in Faserzement- oder Blechplatten muss immer größer sein als der Durchmesser der Stockschraube. Bei diesen Stockschrauben mit 10mm Durchmesser muss in den Faserzement- oder Blechplatten mit 14mm und in der Holzunterkonstruktion mit 7mm Bohrlochdurchmesser vorgebohrt werden. Die Stockschraube in die Vorbohrung einsetzen und anschlagsorientiert senkrecht zur Dachfläche in den Sparren einschrauben. Die Stockschraube wird nicht über Drehmoment angezogen, die Dichtung sollte leicht komprimiert werden und vollflächig aufliegen. Die Adapterplatte zwischen den obersten beiden Bundmuttern einsetzen, in die gewünschte Position bringen und dann mit der obersten Bundmutter festziehen. Zur Befestigung der Montageschiene auf der Adapterplatte (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen. Die Solarmodule am Anfang sowie am Ende einer Modulreihe mit der Endklemme Klickfix und zwischen zwei Modulen mit der Mittelklemme Klickfix auf der Schienenkonstruktion befestigen. Dank dem praktischen Klicksystem werden die Klemmen einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen. Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen. Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.Technische DatenMarkedoitBauMaterialEdelstahl (rostfrei), AluminiumEinsatzgebietSchrägdachDacheindeckungTrapez-, Wellblech, Wellfaserzementplatten oder SandwichelementeDachunterkonstruktionHolzModulausrichtungSenkrecht/ hochkantFarbeSilber, pressblankLänge der Stockschrauben20cmEnd- und Mittelklemmen-SystemKlickfix, d.h. vormontierte Klemme mit KlicksystemArt und Inhalt je SetEinzelmontage - Alle Befestigungskomponenten für die Montage von einem Solarmodul sumfang2 komplette Einzelmontage-Sets, d.h. Befestigungsmaterial für die Einzelmontage von 2 Solarmodulen
77,19 €
zzgl. 0,00 € Versand2x Basis‑Montageset Klickfix 200mm silber – für Solarmodule, PV‑Halterung, Montage Set, Schrägdach/Dach Flachdach
2x Montageset Wellblechdach Einzelmodul Klickfix Silber 20cmDas Montageset Wellblechdach Einzelmodul Klickfix Silber 20cm ist ein Komplettpaket für die Einzelmontage einer Photovoltaik Anlage mit einem Solarmodul auf der Holz-Unterkonstruktion eines Schrägdachs aus Wellblech, Trapezblech, Wellfaserzementplatten oder Sandwichelementen. Die Montageprofile, deren Endkappen, sowie die End- und Mittelklemmen haben die Farbe Silber. Stockschraubenlänge: 20cm. sumfang: 2 komplette Einzelmontage-Sets, d.h. Befestigungsmaterial für die Einzelmontage von 2 SolarmodulenEigenschaftenStockschraube: Doppelgewinde M10 verbindet Holzunterkonstruktion und Montageschiene form- und kraftschlüssigStockschraube: Sechskantantrieb SW7 für schnelles, kontrolliertes Einschrauben ohne SpezialwerkzeugStockschraube: Vormontierte Bundmuttern mit Sperrverzahnung sichern gegen SchwingungslockerungKlickfix: Praktisches, vormontiertes Komplettset - einfach in die Profilschiene klicken oder schieben, am Modulrahmen fixieren und anziehenKlickfix: Mit integriertem Kerbsteg (Erdung) -> Zur Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellenKlickfix: Optimaler Halt am Solarmodul durch verzahnte AuflageflächeSehr gute mechanische Schlag-/ FestigkeitMaximale Stabilität, Langlebigkeit und Witterungsbeständigkeit durch rostfreien Edelstahl und Aluminium der höchsten Güte bei allen KomponentenDas Montageset Klickfix für Well- und Trapezdächer ist ein praxiserprobter Komplett-Bausatz für die Montage einer Photovoltaik-Anlage auf einem Schrägdach. Es enthält das komplette Befestigungsmaterial für die Erstellung der Unterkonstruktion aus Aluminium-Montageschienenund die Montage der Solarmodule. Die beinhalteten Stockschrauben dienen der direkten Befestigung der Montageschienen auf der Holz-Unterkonstruktion und werden vorwiegend für Trapez- und Wellblechdächer, sowie Dächer aus Wellfaserzementplatten (wie z.B. Eternit) oder Sandwichelementen eingesetzt. Das Klickfix-System sind vormontierte Sets aus der End- bzw. Mittelklemme, einer DIN 912 Edelstahl- Zylinderkopfschraube M8, einer Edelstahlfeder und einer Klick-Klemme mit Vierkantmutter. Die Klick-Klemme wird passgenau anstelle des klassischen Nutensteins direkt in den oberen Profilkanal der Solar-Montageschiene eingeklickt. Das Klick-System verhilft zu einer äußerst einfachen und schnellen Montage. Es wird einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen. Die vormontierte Lieferform vereinfacht die Montage enorm. Es können keine Einzelteile mehr verloren gehen, es muss nichts mehr müheselig zusammengesetzt werden und es geht deutlich schneller. Auch gerade hinsichtlich der Arbeitssicherheit z.B. auf Schrägdächern kann das von unschätzbarem Vorteil sein. Für eine maximal stabile Montage geht dieser Bausatz von einer Stockschraube je Sparren aus. Die Sparrenabstände können natürlich von Dach zu Dach variieren. Um nahezu jedes Dach abzudecken, berücksichtigt dieses Set sicherheitshalber 4 Stockschrauben je Modul. Die Montageprofile und deren Abdeckkappen, sowie der End- und Mittelklemmen haben die Farbe Silber. Die Stockschrauben haben die Länge 20cm. Im Detail enthält dieses Montageset das komplette Befestigungsmaterial für die Einzelmodul-Montage von 2 Solarmodulen:8x Stockschraube M10 (vormontiert) in 20cm Länge, Artikelnr. 905812008x Adapterplatte M10 für Stockschrauben, Artikelnr. 905810014x Montageschiene 40x40 je 1,2m in Silber, Artikelnr. 95892128x Abdeckkappe für Montageschienen in Silber, Artikelnr. 905890158x Hammerkopfschraube M10x32,5, Artikelnr. 905891218x Bundmutter M10 mit Sperrverzahnung, Artikelnr. 905891308x Endklemme Klickfix für Solarmodule 30-40mm in Silber, Artikelnr. 90589142Erläuterung zur Kombination der Montage-Sets [Einzelmodul-Montage], [Erweiterungs-Montage], [2-Modul-Montage], [3-Modul-Montage], [4-Modul-Montage], ... Beispiel 1: Bei einreihiger Verlegung von zum Beispiel 5 Solarmodulen (5x1) müsste 1 mal das [Einzelmodul-Montageset] und 4 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 1 mal das [4-Module-Montageset] und 1 mal das [Erweiterungs-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden. Beispiel 2: Bei zweireihiger Verlegung von zum Beispiel 8 Solarmodulen (4x2) müsste 2 mal das [Einzelmodul-Montageset] und 6 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 2 mal das [4-Module-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden. Bei der Montage wird von der üblichen senkrechten Positionierung der Solarmodule im klassischen Ein-Schienensystem (also keine Kreuzschienenkonstruktion) ausgegangen. Die Solarmodule sollten maximal 1135mm breit sein und eine Modulhöhe (Rahmenhöhe) von 30-40mm haben. Die Stockschraube hat vormontiert drei Bundmuttern M10 mit Sperrverzahnung und eine EPDM-Dichtung.Mit den beiden oberen Bundmuttern gründet sie in Verbindung mit einer Adapterplatte M10 die Auflage der Montageschienen-Konstruktion, auf der die Solarmodule befestigt werden. Die untere Bundmutter fixiert die EPDM-Dichtung zur Abdichtung der Dachdurchdringung. Für einen optimalen Halt am Solarmodul verfügen die Mittel- und Endklemmen über eine gezahnte Auflagefläche. Der besondere integrierte Kerbsteg steigert die Betriebssicherheit der gesamten Photovoltaik-Anlage. Er dient der Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen (Erdung). Die Auswahl der richtigen Stockschrauben-Länge ist von der Höhe der Dacheindeckung abhängig. Bei einem Wellblech zum Beispiel wird zwischen dem Wellental und dem Wellenberg gemessen. Bis 60mm Höhe wird eine 200mm lange Stockschraube verwendet, bis 110mm Höhe eine 250mm lange Stockschraube und bis 160mm Höhe eine 300mm lange Stockschraube. Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage am Beispiel von Well- oder Trapezdächern aus Blech oder Faserzement mit einer Holz-Unterkonstruktion: Die Pfetten- bzw. Sparrenpositionen überprüfen und an der Hochsicke (Wellenberg) durch die Faserzement- oder Blechplatten in die Pfetten/Sparren vorbohren. Der Vorbohrdurchmesser in Faserzement- oder Blechplatten muss immer größer sein als der Durchmesser der Stockschraube. Bei diesen Stockschrauben mit 10mm Durchmesser muss in den Faserzement- oder Blechplatten mit 14mm und in der Holzunterkonstruktion mit 7mm Bohrlochdurchmesser vorgebohrt werden. Die Stockschraube in die Vorbohrung einsetzen und anschlagsorientiert senkrecht zur Dachfläche in den Sparren einschrauben. Die Stockschraube wird nicht über Drehmoment angezogen, die Dichtung sollte leicht komprimiert werden und vollflächig aufliegen. Die Adapterplatte zwischen den obersten beiden Bundmuttern einsetzen, in die gewünschte Position bringen und dann mit der obersten Bundmutter festziehen. Zur Befestigung der Montageschiene auf der Adapterplatte (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen. Die Solarmodule am Anfang sowie am Ende einer Modulreihe mit der Endklemme Klickfix und zwischen zwei Modulen mit der Mittelklemme Klickfix auf der Schienenkonstruktion befestigen. Dank dem praktischen Klicksystem werden die Klemmen einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen. Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen. Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.Technische DatenMarkedoitBauMaterialEdelstahl (rostfrei), AluminiumEinsatzgebietSchrägdachDacheindeckungTrapez-, Wellblech, Wellfaserzementplatten oder SandwichelementeDachunterkonstruktionHolzModulausrichtungSenkrecht/ hochkantFarbeSilber, pressblankLänge der Stockschrauben20cmEnd- und Mittelklemmen-SystemKlickfix, d.h. vormontierte Klemme mit KlicksystemArt und Inhalt je SetEinzelmontage - Alle Befestigungskomponenten für die Montage von einem Solarmodul sumfang2 komplette Einzelmontage-Sets, d.h. Befestigungsmaterial für die Einzelmontage von 2 Solarmodulen
Ähnliche Produkte

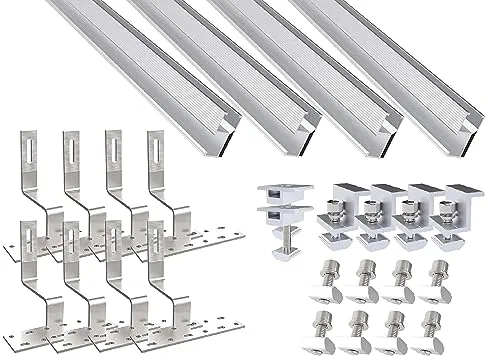

TRANGO Solarmodul-Halterung für 2x PV-Modul - Solarmodul-Halterungen für Ziegeldach und Schrägdach, einfach und schnell zu montieren, perfekt für Ihre Mini PV-Anlage zur eigenen Stromerzeugung.
89,99 €
Amazon.de
Lichtblicker - 4x Balkonkraftwerk Halterung.118cm stabiles 3mm Aluminiumprofil mit hochwertigen Edelstahl Schrauben. Solarmodul Halterung. Befestigung Solarmodul PV-Module Halterung Solarmodul 0%MwSt
47,96 €
Amazon.de
PV Photovoltaik Solarpaneel Halterung 2x Montage Set BLECHDACH - Stockschraube // Solar Panel Roof Mounting Kit, 2-Set Complete Installation Hardware with Rails and Brackets 25-40mm
65,70 €
Amazon.de

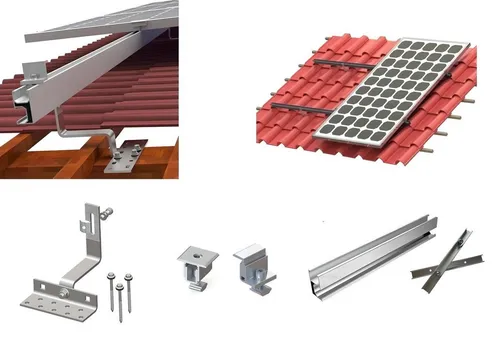

TZIpower Balkonkraftwerk Ziegeldach Halterung - Solarpanel-Halterung, erweiterbar für bis zu 10 Module und perfekte Anpassung an Ziegeldächer für optimale Energieerzeugung.
